Чугунные трубы ТЧК по ГОСТ 6942-98: металлургия, монтаж и 80 лет без замены
Чугунная канализация — это не архаика из сталинских пятиэтажек. Это инженерное решение, которое переживает ренессанс в премиальном строительстве. Пока пластиковые трубы служат 15–20 лет и требуют замены, труба чугунная тчк гост работает 80–100 лет без вмешательства. Тихая, негорючая, устойчивая к агрессивным стокам — она стоит дороже пластика на старте, но экономит миллионы на эксплуатации.
В этом разборе: как устроен труба чугунная тчк гост 6942 98, почему серый чугун не ржавеет в канализации, как проверить качество раструба при приемке, и где купить металл без риска получить треснувший литьевой брак.
Физика материала: почему чугун не ржавеет в стоках
Серый чугун — это сплав железа с углеродом (2,14–4,3%) и кремнием (1–4%). Углерод присутствует в виде графитовых включений — пластинок или глобул. Именно графит создает микроскопические каналы в структуре металла, которые работают как демпферы: гасят вибрации, поглощают шум, снижают хрупкость.
Когда чугунная труба попадает во влажную среду, на её поверхности образуется тонкая оксидная пленка. Она не такая плотная, как у нержавеющей стали, но достаточно стабильная, чтобы остановить дальнейшую коррозию. В канализационных стоках эта пленка укрепляется продуктами разложения органики — образуется защитный слой, который только усиливается со временем.
Почему чугун служит дольше пластика:
- Не стареет от ультрафиолета и перепадов температур;
- Не размягчается при нагреве стоков до +90 °С;
- Не горит и не выделяет токсичных газов при пожаре;
- Поглощает шум потока воды (в 5–7 раз лучше ПВХ);
- Выдерживает механические нагрузки при засыпке грунтом.
Ограничения чугуна:
- Тяжелый вес (труба ТЧК 100 длиной 2 м весит около 35 кг);
- Хрупкость при точечных ударах (нельзя ронять на бетон);
- Сложность резки и обработки (нужна болгарка с алмазным диском);
- Высокая цена (в 3–5 раз дороже ПВХ).
ГОСТ 6942-98: что требует стандарт и как проверить соответствие
Труба чугунная тчк гост 6942 98 — это основной документ, регламентирующий производство чугунных канализационных труб и фасонных частей в России. Стандарт действует с 1998 года и заменяет устаревший ГОСТ 6942-80.
Что нормирует ГОСТ 6942-98
1. Материал Трубы должны изготавливаться из серого чугуна марки не ниже СЧ 15 (по ГОСТ 1412). Химический состав контролируется: углерод 3,2–3,8%, кремний 1,5–2,5%, марганец 0,5–0,8%, сера не более 0,12%, фосфор не более 0,3%.
2. Размеры и допуски Стандарт устанавливает диапазон диаметров: 50, 100, 150, 200 мм. Для каждого диаметра фиксирована толщина стенки:
- ТЧК 50: стенка 4,5 мм;
- ТЧК 100: стенка 5,0 мм;
- ТЧК 150: стенка 5,5 мм;
- ТЧК 200: стенка 6,0 мм.
Допуски на диаметр: ±1,5 мм, на толщину стенки: ±0,5 мм. Длина труб: 0,75; 1,0; 2,0 м (для внутренних систем) и до 3,0 м (для наружных).
3. Качество поверхности Внутренняя и наружная поверхности должны быть гладкими, без трещин, раковин, вмятин и других дефектов, снижающих прочность. Допускаются мелкие раковины глубиной не более 1 мм и площадью не более 1 см², но не более 2 штук на 1 м² поверхности.
4. Раструбные соединения Каждая труба имеет раструб (расширение) на одном конце и гладкий конец на другом. Глубина раструба нормируется: для ТЧК 100 — не менее 75 мм. Зазор между гладким концом и раструбом должен обеспечивать возможность сборки с уплотнением.
5. Фасонные части Стандарт охватывает отводы (45°, 90°), тройники, крестовины, переходники, ревизии. Все фасонные части должны соответствовать тем же требованиям по материалу, размерам и качеству поверхности.
6. Испытания Каждая партия труб проходит гидравлические испытания давлением 0,3 МПа (3 атмосферы) в течение 1 минуты. Утечки недопустимы. Выборочно (1 труба из 100) проводится испытание на изгиб: труба укладывается на опоры и нагружается по центру до разрушения. Минимальная нагрузка для ТЧК 100 — 1,5 кН.

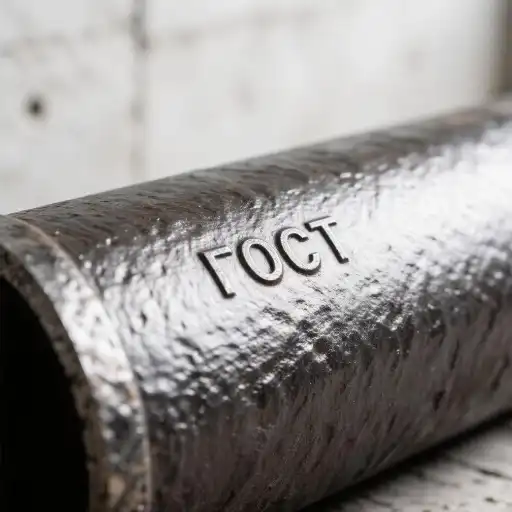

7. Маркировка и упаковка На каждой трубе должно быть клеймо: товарный знак завода, диаметр, номер плавки, дата выпуска. Трубы упаковываются в пачки массой не более 2 тонн, перевязываются стальной лентой.
ТЧК 100: характеристики и применение
Труба чугунная тчк гост диаметром 100 мм — самый ходовой размер для бытовой канализации. Внутренний диаметр 100 мм обеспечивает пропускную способность до 8 л/с при уклоне 0,02 (2 см на 1 м).
Технические характеристики ТЧК 100
|
Параметр
|
Значение
|
|---|---|
|
Внутренний диаметр
|
100 мм
|
|
Наружный диаметр
|
110 мм
|
|
Толщина стенки
|
5,0 мм
|
|
Длина
|
0,75; 1,0; 2,0 м
|
|
Масса 1 м
|
17,5 кг
|
|
Рабочее давление
|
безнапорная (до 0,05 МПа)
|
|
Температура стоков
|
до +90 °С (кратковременно до +120 °С)
|
|
Срок службы
|
80–100 лет
|
Где применяют ТЧК 100
Внутренняя канализация жилых домов Стояки, подводки от сантехники, выпуски в фундамент. Чугунная канализация в квартире — это тишина: вы не слышите, как сосед сверху сливает воду. В элитных новостройках и реконструируемых сталинках чугунные стояки сохраняют десятилетиями.
Наружная безнапорная канализация Выпуски из зданий, дворовые сети, коллекторы до диаметра 200 мм. Чугун выдерживает давление грунта при засыпке, не деформируется от веса техники на поверхности.
Промышленная канализация Сточные воды с температурой до +90 °С, агрессивные химические стоки (кроме сильных кислот и щелочей). Чугун устойчив к большинству промышленных жидкостей.
Ливневая канализация Водосточные системы, дренажные коллекторы. Чугун не ржавеет от дождевой воды и выдерживает перепады температур.
Монтаж: технология, которая работает 100 лет
Правильный монтаж чугунной канализации — это искусство, которое передается от мастера к мастеру. Ошибки на этом этапе приводят к протечкам, засорам и разрушению соединений.
Инструменты и материалы
Инструменты:
- Болгарка с алмазным диском (для резки чугуна);
- Молоток и зубило (для зачистки раструбов);
- Уровень и отвес (для контроля уклона);
- Киянка резиновая (для осадки труб);
- Щетка металлическая (для очистки поверхностей).
Материалы:
- Уплотнительные кольца резиновые (по ГОСТ 9833) или прядь просмоленная;
- Цементный раствор М400 или сера техническая (для раструбных соединений);
- Хомуты чугунные или стальные с резиновыми прокладками (для крепления к стенам).
Технология монтажа
Шаг 1: Подготовка труб Осмотрите каждую трубу на наличие трещин, раковин, сколов. Проверьте раструб: он должен быть чистым, без наплывов металла. Зачистите гладкий конец трубы металлической щеткой до блеска.
Шаг 2: Сборка соединения Вставьте гладкий конец трубы в раструб следующей трубы. Глубина захода — 2/3 глубины раструба (для ТЧК 100 это около 50 мм). Зазор между стенками должен быть равномерным по всей окружности.
Шаг 3: Уплотнение Существует два метода уплотнения раструба:
Метод 1: Резиновое кольцо Современный и быстрый способ. Резиновое кольцо вставляется в раструб, смазывается силиконовой смазкой, труба осаживается киянкой до упора. Кольцо обеспечивает герметичность и компенсирует температурные расширения.
Метод 2: Цементная заделка Классический метод, проверенный десятилетиями. Раструб набивается просмоленной прядью (на глубину 2/3 раструба), затем зачеканивается цементным раствором М400 (соотношение цемент:вода = 1:0,3). Раствор подается слоями по 20–30 мм, каждый слой уплотняется чеканкой. После заделки соединение увлажняется и закрывается мокрой тряпкой на 2–3 дня для набора прочности.
Метод 3: Серная заделка Применяется в агрессивных средах. Раструб нагревается газовой горелкой до +130 °С, затем заполняется расплавленной технической серой. Сера застывает, образуя химически стойкое соединение. Метод требует квалификации и соблюдения техники безопасности (пары серы токсичны).
Шаг 4: Крепление к конструкциям Трубы крепятся к стенам хомутами с шагом не более 2 м для вертикальных стояков и 1,5 м для горизонтальных участков. Хомуты должны иметь резиновые прокладки, чтобы исключить контакт металла с металлом (иначе возникнет электрохимическая коррозия).
Шаг 5: Контроль уклона Горизонтальные участки прокладываются с уклоном 0,02 (2 см на 1 м) для диаметра 100 мм. Уклон проверяется уровнем или нивелиром. Недостаточный уклон приведет к засорам, избыточный — к срыву гидрозатворов.
Шаг 6: Гидравлические испытания После монтажа система заполняется водой и выдерживается под давлением 0,3 МПа в течение 10 минут. Падение давления недопустимо. Протечки в раструбах устраняются дополнительной зачеканкой.
Типичные ошибки монтажа и как их избежать
Резка труб болгаркой без защиты глаз. Чугунная стружка летит со скоростью пули. Обязательно используйте защитные очки и экран.
Забивка труб молотком. Чугун хрупок при точечных ударах. Используйте только резиновую киянку.
Заделка раструбов без очистки. Грязь, окалина, старая цементная заделка не дадут герметику прилечь к металлу. Зачищайте поверхности до блеска.
Отсутствие компенсации температурных расширений. Чугун расширяется при нагреве. На длинных горизонтальных участках (более 10 м) устанавливайте компенсаторы или оставляйте зазоры 5–10 мм.
Крепление труб жестко без прокладок. Контакт чугуна со сталью или бетоном без изоляции приводит к коррозии. Используйте резиновые прокладки.
Уклон менее 0,02. Стоки будут застаиваться, возникнут засоры и запах.
Уклон более 0,05. Вода будет уходить слишком быстро, срывая гидрозатворы сифонов. В квартиру пойдет запах канализации.
Сертификация и контроль качества
Труба чугунная тчк гост 6942 98 подлежит обязательной сертификации. Без документов вы покупаете кота в мешке.
Какие документы требовать у поставщика
1. Сертификат соответствия ГОСТ 6942-98 Основной документ, подтверждающий, что трубы изготовлены по стандарту. Выдается органом по сертификации после испытаний.
2. Паспорт качества на партию Выдается заводом-изготовителем. Содержит: номер плавки, химический состав, результаты механических испытаний, дату выпуска, количество труб в партии.
3. Протокол гидравлических испытаний Подтверждает, что каждая труба прошла проверку давлением 0,3 МПа.
4. Санитарно-эпидемиологическое заключение Подтверждает, что чугун безопасен для контакта со сточными водами и не выделяет токсичных веществ.
5. Пожарный сертификат Чугун не горит, но для некоторых объектов (школы, больницы) требуется подтверждение пожарной безопасности.
Как проверить качество при приемке
Визуальный осмотр:
- Поверхность гладкая, без трещин, раковин, вмятин;
- Раструб чистый, без наплывов;
- Клеймо завода читается четко;
- Нет следов ремонта (заварка трещин недопустима).
Замеры:
- Диаметр штангенциркулем в 3–4 точках (овальность не более 1,5 мм);
- Толщина стенки ультразвуковым толщиномером (допуск ±0,5 мм);
- Длина рулеткой (допуск ±10 мм).
Простукивание: Легкий удар молотком по трубе должен давать чистый звон. Глухой звук — признак внутренней трещины или раковины.
Проверка раструба: Гладкий конец другой трубы должен входить в раструб свободно, без заеданий. Зазор равномерный по всей окружности.
Если нашли дефект — оформляйте акт рекламации. После монтажа доказать заводской брак практически невозможно.
Экономика: почему чугун дороже, но выгоднее
На старте чугунная канализация стоит в 3–5 раз дороже пластиковой. Но считать нужно стоимость владения, а не цену за метр.
Сравнение ТЧК 100 и ПВХ 110:
|
Параметр
|
Чугун ТЧК 100
|
ПВХ 110
|
|---|---|---|
|
Цена за 1 м
|
3 500–4 500 ₽
|
800–1 200 ₽
|
|
Срок службы
|
80–100 лет
|
15–20 лет
|
|
Шумопоглощение
|
Отличное (5–7 дБ)
|
Плохое (30–40 дБ)
|
|
Пожаростойкость
|
Не горит
|
Горит, выделяет токсичные газы
|
|
Устойчивость к температуре
|
до +120 °С
|
до +60 °С
|
|
Механическая прочность
|
Высокая
|
Низкая
|
|
Стоимость замены через 20 лет
|
0 ₽
|
3 500–4 500 ₽/м
|
Пример расчета для стояка 20 м:
- Чугун: 20 × 4 000 = 80 000 ₽ (один раз на 100 лет);
- ПВХ: 20 × 1 000 = 20 000 ₽ + замена через 20 лет 20 000 ₽ + замена через 40 лет 20 000 ₽ = 60 000 ₽ за 60 лет.
Но это только материалы. Добавьте стоимость работ по замене (разборка стен, монтаж, отделка) — еще 30–50 тыс. ₽ за каждую замену. Итого ПВХ за 60 лет: 60 000 + 120 000 = 180 000 ₽. Чугун: 80 000 ₽ один раз.
Вывод: чугун окупается на горизонте 30–40 лет. Для элитного жилья, коммерческой недвижимости, объектов с длительным сроком эксплуатации — это безальтернативный выбор.
Обслуживание и ремонт
Чугунная канализация не требует специального обслуживания. Но есть правила, которые продлевают срок службы.
Профилактика засоров
- Не сбрасывайте в канализацию строительный мусор, песок, волосы;
- Установите сетки на выпуски от раковин и ванн;
- Раз в год промывайте стояки горячей водой (не кипятком!) с добавлением соды;
- Избегайте сброса агрессивных химикатов (кислоты, щелочи высокой концентрации).
Устранение протечек
Протечка в раструбе:
- Освободите соединение от воды (перекройте стояк);
- Зачистите старую заделку зубилом и молотком;
- Набейте новую просмоленную прядь;
- Заделайте цементным раствором или установите резиновое кольцо (если позволяет конструкция).
Трещина в теле трубы: Трещину в чугуне заварить невозможно. Трубу придется заменить. Вырежьте поврежденный участок болгаркой, установите ремонтную вставку из чугуна или ПВХ (через переходники).
Коррозия: Если на поверхности появилась ржавчина, зачистите металл щеткой, покройте битумной мастикой или эпоксидной грунтовкой. Это остановит дальнейшую коррозию.
Чек-лист перед закупкой
- Определены диаметры и длины труб по проекту;
- Запрошены сертификаты соответствия ГОСТ 6942-98;
- Проверены паспорта качества на партии;
- Организована приемка с замерами и простукиванием;
- Закуплены уплотнительные материалы (кольца или прядь, цемент);
- Подготовлен инструмент (болгарка, киянка, уровень);
- Утверждена технология заделки раструбов (резина или цемент);
- Запланированы гидравлические испытания после монтажа.
Итог
Труба чугунная тчк гост 6942 98 — это инвестиция в тишину, надежность и долговечность. Она стоит дороже пластика на старте, но экономит деньги и нервы на горизонте 50–100 лет. Серый чугун не ржавеет в канализации, не горит, поглощает шум и выдерживает агрессивные стоки.
При выборе опирайтесь на проект, проверяйте сертификаты, контролируйте качество при приемке. При монтаже соблюдайте технологию заделки раструбов, не экономьте на уплотнителях, контролируйте уклон. Ошибка на этапе монтажа оборачивается протечками, засорами, запахом канализации. Закупайте у поставщиков с открытой документацией, складскими остатками и техподдержкой. Это обходится дешевле, чем исправлять последствия дешевого литья.
