Нефтедобыча — это война с физикой. Пластовое давление падает, скважина задыхается, нефть перестаёт подниматься самостоятельно. Инженеры решают проблему газлифтом: закачивают в затрубное пространство газ, который снижает плотность жидкостного столба и выталкивает нефть на поверхность. В этой системе труба работает на разрыв, изгиб, коррозию и вибрацию одновременно. Ошибка в выборе материала обходится остановкой скважины, ремонтом за десятки миллионов рублей и потерей добычи.

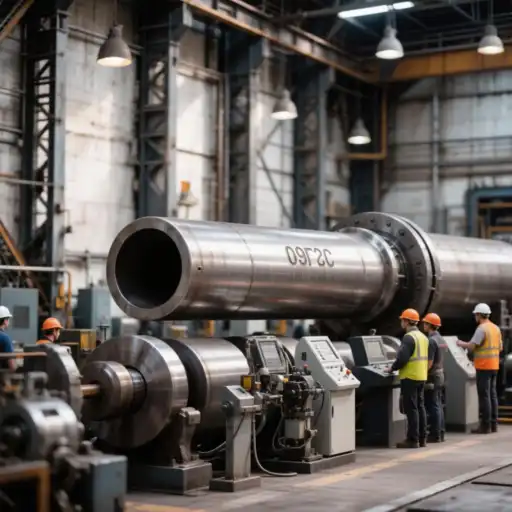

Труба газлифтная 09Г2С — это не просто «железная трубка». Это инженерное решение, разработанное для работы в условиях, где обычные углеродистые стали ломаются как стекло. Низколегированная сталь 09Г2С сохраняет ударную вязкость при температурах до −70 °С, выдерживает циклические нагрузки и противостоит коррозии в агрессивных пластовых средах. В этом разборе: как физически работает газлифт, почему 09Г2С выигрывает у Ст20 на севере, как производят бесшовные трубы с допуском ±0,1 мм, и где труба газлифтная 09Г2С купить без риска получить контрафакт.
Физика газлифта: как газ поднимает нефть
Газлифт — это искусственное фонтанирование. Когда пластовое давление падает ниже гидростатического, нефть перестаёт подниматься самостоятельно. Инженеры решают проблему закачкой рабочего газа (обычно попутного нефтяного или природного) в затрубное пространство или непосредственно в колонну.
Механика процесса строится на законах гидростатики. Плотность нефтяной жидкости составляет около 800–900 кг/м³. При закачке газа в поток жидкости через газлифтные клапаны образуется газожидкостная смесь. Её плотность резко падает (до 200–400 кг/м³). Гидростатическое давление столба жидкости на забой снижается, и пластовое давление начинает вытеснять смесь на поверхность.
Газлифтные трубы выполняют две критические функции:
- Служат герметичным каналом для подъема газожидкостной смеси на поверхность.
- Выдерживают внутреннее давление закачиваемого газа и внешнее давление столба жидкости в затрубном пространстве, не деформируясь и не разрушаясь.
В отличие от штанговых глубинных насосов (ШГН) или электроцентробежных насосов (ЭЦН), в газлифте нет движущихся механических частей внутри скважины. Это делает систему надежной, но предъявляет жесткие требования к целостности самой колонны труб. Любая разгерметизация ведет к потере давления и остановке фонтанирования.
Металлургия 09Г2С: почему эта сталь не ломается на морозе
09Г2С — это низколегированная сталь, разработанная в СССР для сварных конструкций, работающих при низких температурах. Её химический состав:
- Углерод (C): 0,09–0,12%. Низкое содержание углерода обеспечивает хорошую свариваемость и пластичность.
- Марганец (Mn): 1,30–1,70%. Повышает прочность и ударную вязкость, особенно при низких температурах.
- Кремний (Si): 0,50–0,80%. Раскисляет сталь, улучшает прочность и коррозионную стойкость.
- Хром (Cr): до 0,30%. Повышает коррозионную стойкость.
- Никель (Ni): до 0,30%. Улучшает ударную вязкость при низких температурах.
Ключевое свойство 09Г2С — сохранение ударной вязкости при температурах до −70 °С. Обычная углеродистая сталь Ст20 при −40 °С переходит в хрупкое состояние и ломается от удара как стекло. 09Г2С сохраняет пластичность и выдерживает динамические нагрузки.
Сравнение с аналогами:
|
Марка стали
|
Рабочая температура
|
Ударная вязкость при −40 °С
|
Где применяют
|
|---|---|---|---|
|
Ст20
|
до −30 °С
|
20–30 Дж/см²
|
Южные регионы, умеренный климат
|
|
09Г2С
|
до −70 °С
|
30–50 Дж/см²
|
Север, Сибирь, арктические проекты
|
|
10Г2ФБ
|
до −60 °С
|
40–60 Дж/см²
|
Ответственные узлы, магистральные трубопроводы
|
Правило выбора: для скважин в ХМАО, ЯНАО, Якутии, на шельфе Баренцева моря — только 09Г2С или аналоги. Для южных регионов (Краснодар, Татарстан) достаточно Ст20.
Технология производства: от заготовки до готовой трубы
Производство газлифтных труб из 09Г2С — это многоступенчатый процесс, где нарушение любого этапа ведет к браку.
Этап 1: Подготовка заготовки
Исходное сырье — круглая стальная заготовка (сляб или поковка) из стали 09Г2С. Заготовку очищают от окалины, проверяют на отсутствие поверхностных дефектов (трещин, раковин, расслоений).
Этап 2: Нагрев
Заготовку нагревают в кольцевой печи до 1200–1250 °С. Температура должна быть равномерной по всей длине — иначе при прокатке возникнут внутренние напряжения и трещины.
Этап 3: Прошивка
Нагретую заготовку подают на прошивной стан. Два валка вращаются навстречу друг другу, а между ними стоит оправка. Заготовка вращается, натягивается на оправку и превращается в полую гильзу. Это критический этап — от качества прошивки зависит, будут ли внутренние дефекты в трубе.
Этап 4: Раскатка
Гильзу пропускают через автоматический стан, где валки уменьшают толщину стенки и увеличивают диаметр. Скорость прокатки — до 2–3 м/с. На выходе получаем горячекатаную трубу-заготовку.
Этап 5: Термическая обработка
Трубу нормализуют (нагрев до 850–950 °С, охлаждение на воздухе) или закаляют с отпуском (для высокопрочных марок). Это снимает внутренние напряжения, выравнивает структуру, повышает механические свойства.
Для 09Г2С обычно применяют нормализацию. Это обеспечивает оптимальное сочетание прочности и пластичности.
Этап 6: Правка и резка
Трубу правят на роликовых машинах, чтобы устранить кривизну. Затем режут в мерные длины (стандартно 9,5–10,5 м для обсадных труб).
Этап 7: Нарезка резьбы
На концах трубы нарезается резьба (обычно треугольная или трапецеидальная). Это высокоточная операция — допуск на шаг резьбы ±0,02 мм, на угол профиля ±15 угловых минут.
Этап 8: Контроль качества
Каждую трубу проверяют:
- Геометрия резьбы (калибрами-пробками);
- Гидравлические испытания (давление от 10 до 70 МПа в зависимости от класса прочности);
- Ультразвуковой контроль тела трубы и резьбы;
- Визуальный осмотр поверхности.
Этап 9: Нанесение резьбовой смазки и упаковка
На резьбу наносят специальную смазку, которая обеспечивает герметичность и предотвращает задир при свинчивании. Трубы упаковывают в пачки, маркируют, отправляют на склад.
Контроль качества: как отличить брак до начала монтажа
Газлифтные трубы работают в условиях, где цена ошибки — потеря скважины. Контроль качества делится на разрушающий и неразрушающий.
Неразрушающий контроль (НК)
Ультразвуковая дефектоскопия (УЗК) Датчик сканирует тело трубы. Звуковая волна отражается от внутренних несплошностей (раковин, расслоений, трещин). Для газлифтных труб обязателен 100% контроль длины трубы. Особое внимание — зоне резьбы, где концентрации напряжений максимальны.
Вихретоковый контроль (ВТ) Катушка с током создает электромагнитное поле. Любое изменение структуры металла или трещина на поверхности меняют вихревые токи. Отлично ловит поверхностные дефекты на резьбе.
Гидравлические испытания Каждую трубу опрессовывают водой под давлением, превышающим рабочее в 1,5–2 раза. Давление зависит от класса прочности:
- Д (50 кгс/мм²) — 30 МПа;
- К (65 кгс/мм²) — 40 МПа;
- Е (75 кгс/мм²) — 50 МПа.
Выдержка — не менее 10 секунд. Течь недопустима.
Разрушающий контроль
Проводится на образцах из каждой плавки или партии (обычно 1 труба из 100).
Испытания на растяжение Определяют предел текучести, временное сопротивление, относительное удлинение. Для 09Г2С предел текучести — не менее 345 МПа.
Ударный изгиб (KCU) Показывает, как сталь ведет себя при динамических нагрузках и низких температурах. Для скважин в условиях вечной мерзлоты KCU при −60 °С должно быть не менее 30 Дж/см².
Сплющивание и раздача Проверяют пластичность металла при монтажных деформациях. Трубу сплющивают до определенного диаметра — не должно быть трещин.
Металлография Под микроскопом оценивают размер зерна, наличие неметаллических включений, глубину обезуглероженного слоя. Крупное зерно — признак нарушения термообработки, что снижает ударную вязкость.
Области применения: где 09Г2С безальтернативна
Труба газлифтная 09Г2С — это не универсальное решение для всех скважин. Это специализированный продукт для экстремальных условий.
Северные месторождения (ХМАО, ЯНАО, Якутия)
Температуры опускаются до −50…−60 °С. Обычная сталь ломается от удара. 09Г2С сохраняет пластичность и выдерживает динамические нагрузки при спуске колонны.
Шельфовая добыча (Баренцево море, Сахалин)
Морская вода, лед, волны, вибрация от работы оборудования. 09Г2С выдерживает эти нагрузки благодаря высокой ударной вязкости и коррозионной стойкости.
Скважины с высоким пластовым давлением (более 30 МПа)
Внутреннее давление пластовых флюидов распирает колонну изнутри. 09Г2С выдерживает давление до 50–70 МПа (в зависимости от толщины стенки).
Магистральные трубопроводы
Транспортировка нефти и газа на дальние расстояния. 09Г2С используют для участков, проходящих через болота, вечную мерзлоту, сейсмические зоны.
Нормативная база: что требуют стандарты
Производство и приемка газлифтных труб жестко регламентированы.
Российские стандарты
ГОСТ 8732-78 — базовый документ для бесшовных горячедеформированных труб. Регламентирует:
- Диапазон диаметров: от 20 до 550 мм;
- Толщины стенок: от 2,5 до 75 мм;
- Допуски на овальность, разностенность, кривизну.
ГОСТ 8731-74 — общие технические условия. Задает правила приемки, методы испытаний и маркировку.
ГОСТ 19281-2014 — прокат из низколегированных сталей. Регламентирует химический состав и механические свойства 09Г2С.
Международные стандарты
API Spec 5CT (American Petroleum Institute) — международный стандарт для обсадных и насосно-компрессорных труб. Регламентирует:
- Марки стали: H40, J55, K55, N80, L80;
- Типы резьбы: STC, LTC, BTC;
- Требования к гидравлическим испытаниям, ультразвуковому контролю.
ISO 11960 — международный аналог API 5CT.
Что проверять в сертификате
При закупке труба газлифтная 09Г2С купить требуйте:
- Сертификат соответствия ГОСТ 8732-78 или API 5CT;
- Протокол химического анализа (содержание углерода, марганца, кремния, серы, фосфора);
- Протокол механических испытаний (предел текучести, временное сопротивление, относительное удлинение, ударная вязкость при −40 и −60 °С);
- Протокол гидравлических испытаний;
- Протокол ультразвукового контроля;
- Паспорт с номером плавки, размером партии, датой изготовления.
Если поставщик не может предоставить хотя бы один из этих документов — перед вами не газлифтная труба, а дорогой кусок металла с непредсказуемыми свойствами.
Экономика закупки: из чего складывается труба газлифтная 09Г2С стоимость
Когда снабженцу говорят «нужно труба газлифтная 09Г2С заказать», он открывает прайс и видит, что труба газлифтная 09Г2С цена может варьироваться в огромных пределах. Почему одна труба 108×8 стоит условно 120 тысяч рублей за тонну, а другая — 180 тысяч?
- Биржевая цена металла и легирование. 09Г2С дороже Ст20 на 15–25% из-за содержания марганца и кремния.
- Способ производства. Бесшовная горячекатаная труба — база. Холоднодеформированная дороже на 20–30% из-за дополнительных операций.
- Класс точности и контроль. Труба, прошедшая 100% УЗК и имеющая гарантию ударной вязкости при −60 °С, будет стоить дороже проката, который проверили только визуально.
- Объем и логистика. Мелкий опт (от 1 тонны) всегда дороже. Партия от 20 тонн — скидка 5–10%.
- Резьба и комплектация. Нарезка резьбы, нанесение смазки, упаковка — +5–10% к стоимости.
Практический совет: запрашивайте коммерческое предложение с расшифровкой. Если поставщик называет только труба газлифтная 09Г2С стоимость без указания метода контроля, толщины стенки, наличия сертификатов — высок риск поставки упрощенного проката.
Как выбрать и труба газлифтная 09Г2С заказать: алгоритм без ошибок
Ошибка в подборе газлифтных труб ведет к потере скважины, экологическим катастрофам, уголовной ответственности. Следуйте пошаговому плану.
Шаг 1: Определите условия эксплуатации
- Глубина скважины;
- Пластовое давление и температура;
- Химический состав пластовых флюидов (наличие H₂S, CO₂, хлоридов);
- Температурный режим (вечная мерзлота, высокие температуры);
- Наличие вибраций (работа погружных насосов, газлифт).
Шаг 2: Выберите марку стали
- До 2000 м, давление до 20 МПа, нет агрессивных сред, южные регионы → Ст20;
- 2000–3500 м, давление 20–40 МПа, северные регионы → 09Г2С;
- Свыше 3500 м, давление более 40 МПа, среда с H₂S → 30ХМА, 13ХФА или коррозионностойкие сплавы.
Шаг 3: Рассчитайте толщину стенки
По формуле: S = (P × D) / (2 × [σ] × φ + P) + C, где P — давление, D — диаметр, [σ] — допускаемое напряжение, φ — коэффициент прочности шва (для бесшовных = 1,0), C — коррозионный припуск (1–3 мм).
Шаг 4: Определите необходимое количество
- Длина газлифтной колонны / длина одной трубы (стандартно 9,5–10,5 м) = количество труб;
- Добавьте 5–10% на брак, подрезку, потери.
Шаг 5: Запросите документы
- Сертификат соответствия ГОСТ 8732-78 или API 5CT;
- Протокол химического анализа;
- Протокол механических испытаний;
- Протокол гидравлических испытаний;
- Протокол УЗК;
- Паспорт с номером плавки.
Шаг 6: Проверьте при приемке
- Геометрия (штангенциркуль, микрометр);
- Отсутствие поверхностных дефектов (визуальный осмотр);
- Маркировку (номер плавки, марка стали, диаметр, толщина стенки).
Типичные ошибки и как их избежать
Экономия на марке стали. Для скважины в ЯНАО взяли Ст20 вместо 09Г2С. При температуре −50 °С труба лопнула при спуске. Потеря скважины — 150 млн рублей.
Игнорирование ударной вязкости. Взяли 09Г2С без гарантии KCU при −60 °С. При динамической нагрузке труба треснула. Замена участка колонны — 20 млн рублей.
Отсутствие УЗК при приемке. Пропустили внутреннюю раковину. При гидравлическом испытании скважины труба лопнула. Замена участка колонны — 20 млн рублей.
Неправильная резьбовая смазка. Использовали обычную консистентную смазку вместо специальной резьбовой. При свинчивании резьба задралась, герметичность потеряна. Пересвинчивание — потеря времени, риск повреждения резьбы.
Хранение без защиты. Трубы хранили на земле без поддонов, резьба без защитных колец. Через 3 месяца резьба покрылась ржавчиной. Перед использованием требуется механическая зачистка — потеря времени и риск повреждения резьбы.
Покупка «без документов». Без сертификата и протоколов испытаний вы не докажете соответствие при приемке скважины Ростехнадзором. Отказ в вводе скважины в эксплуатацию — простой, убытки.
Чек-лист перед заказом
- Определены условия эксплуатации (глубина, давление, температура, среда).
- Выбрана марка стали (Ст20 для юга, 09Г2С для севера).
- Рассчитана толщина стенки с учетом коррозионного припуска.
- Определено необходимое количество труб с запасом 5–10%.
- Запрошены сертификаты и протоколы испытаний.
- Согласованы методы контроля (100% УЗК, гидроиспытания).
- Учтена логистика и условия хранения на объекте.
- Проверена квалификация поставщика (опыт работы в нефтегазе, отзывы).
Труба газлифтная 09Г2С — это инженерное решение для экстремальных условий, где цена ошибки измеряется потерей скважины и экологическими катастрофами. Её эффективность определяется не рекламными буклетами, а правильным выбором марки стали, расчетом толщины стенки и соблюдением технологии монтажа.
При выборе опирайтесь на глубину скважины, давление, температуру и химический состав среды, а не на интуицию. Проверяйте сертификаты, контролируйте качество при приемке, не экономьте на ультразвуковом контроле и резьбовой смазке. Ошибка на этапе закупки или монтажа оборачивается разгерметизацией колонны, потерей скважины, штрафами и уголовной ответственностью.
Закупайте у поставщиков с открытой документацией, опытом работы в нефтегазе и технической поддержкой. Это обходится дешевле, чем исправлять последствия дешевого решения.
