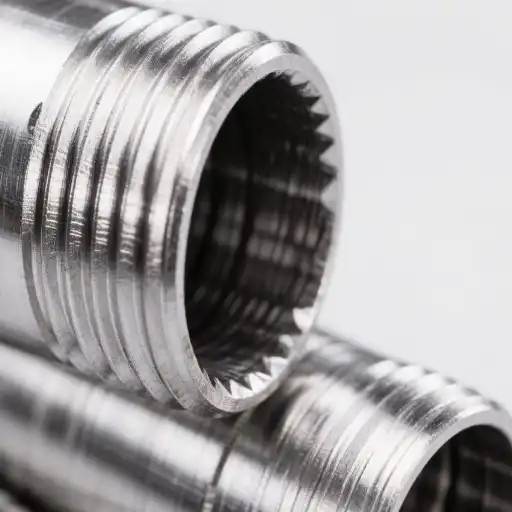

Обсадная колонна — это скелет скважины. Она держит стенки породы, не дает грунтовым водам смешаться с нефтью, выдерживает давление пласта в десятки мегапаскалей и температуры под сотню градусов. Если обсадная труба лопнет или резьба потеряет герметичность — скважина пойдет вразнос. Цементный раствор уйдет в пласт, оборудование останется в земле, а убытки составят сотни миллионов рублей.
Именно поэтому в глубоких и сверхглубоких скважинах, где условия эксплуатации на пределе возможностей материалов, используют трубы бесшовные обсадные с треугольной резьбой. Это не маркетинговая уловка, а инженерное решение, проверенное десятилетиями работы в экстремальных условиях. В этом разборе: почему треугольный профиль резьбы держит нагрузку лучше трапецеидального, как отсутствие сварного шва влияет на коррозионную стойкость, какие трубы с треугольной резьбой подходят для вечной мерзлоты, и как не получить брак при закупке партии на миллионы рублей.
Физика резьбового соединения: почему треугольник, а не трапеция
Резьбовое соединение обсадных труб — это не просто «винт с гайкой». Это прецизионный узел, который должен держать осевую растягивающую нагрузку от веса колонны (которая может достигать сотен тонн), внутреннее давление пластовых флюидов, крутящие моменты при спуске и вибрации от работающего насоса.
Треугольная резьба обсадных труб имеет профиль в виде равнобедренного треугольника с углом 60° при вершине. Каждый виток резьбы работает как клин: при затяжке витки одного конца трубы врезаются в витки другого, создавая плотное металлическое контактное уплотнение.
Почему треугольник работает лучше трапеции:
Самозаклинивающий эффект. При осевом растяжении (а колонна весом 200 тонн создает именно такую нагрузку) витки резьбы не расходятся, а наоборот, затягиваются плотнее. Трапецеидальная резьба (как в насосно-компрессорных трубах) при таких нагрузках может начать «ползти» — витки смещаются, герметичность падает.
Распределение нагрузки.
В треугольной резьбе нагрузка распределяется по всей высоте витка, а не концентрируется на одной грани. Это снижает контактные напряжения и предотвращает смятие резьбы при высоких осевых нагрузках.
Вибростойкость. При работе погружных насосов и газлифтных систем колонна испытывает циклические вибрации. Треугольная резьба за счет самозаклинивания не раскручивается от вибрации. Это критично для скважин с глубиной более 3000 метров, где амплитуда вибраций может достигать нескольких миллиметров.
Герметичность без дополнительных уплотнений. При правильной затяжке треугольная резьба обеспечивает металлом-металл уплотнение. Не нужны резиновые кольца или тефлоновые ленты, которые деградируют при высоких температурах (выше +150 °С) или в агрессивных средах (сероводород, углекислый газ).
Ограничения треугольной резьбы:
Сложнее свинчивать и развинчивать — требуется больший крутящий момент;
При многократном свинчивании-развинчивании (более 3-4 раз) резьба изнашивается, герметичность падает;
Требует точного соблюдения момента затяжки — перетяжка приводит к срыву резьбы, недотяжка — к потере герметичности.
Почему бесшовные: физика материала и экономика ремонта
Обсадная труба работает в среде, где любой дефект металла становится точкой отказа. Внутри колонны — пластовая вода с высоким содержанием хлоридов, сероводород, углекислый газ. Снаружи — цементный камень, который тоже агрессивен. При таких условиях сварной шов — это потенциальная линия разрыва.
Почему сварной шов слабее основного металла:
Зона термовлияния. При сварке металл нагревается до 1400-1600 °С, кристаллическая решетка плавится, легирующие элементы выгорают. После остывания в зоне шва образуется структура с повышенной твердостью и пониженной пластичностью. При циклических нагрузках именно здесь зарождаются усталостные трещины.
Концентрация напряжений. Сварной шов — это геометрическое несовершенство. Даже идеально выполненный шов создает концентрацию напряжений в 2-3 раза выше, чем в гладком металле. При внутреннем давлении 20-30 МПа это означает, что шов работает на пределе.
Коррозионная неоднородность. В сварном шве и зоне термовлияния электрохимический потенциал отличается от основного металла. Возникает гальваническая пара, и шов начинает корродировать быстрее. В среде с сероводородом это приводит к сульфидному растрескиванию под напряжением (SSC) — шов просто трескается без видимых причин.
Бесшовные обсадные трубы лишены этих проблем. Металл имеет однородную структуру по всей окружности, напряжения распределяются равномерно, коррозия идет с одинаковой скоростью по всей поверхности. Это не значит, что бесшовные трубы вообще не корродируют — они корродируют, но предсказуемо, и срок службы можно рассчитать с точностью до года.
Экономика бесшовных труб:
- Стоимость на 30-50% выше, чем у сварных аналогов;
- Но срок службы в агрессивных средах в 3-5 раз дольше;
- Стоимость замены обсадной колонны в скважине глубиной 4000 метров — от 50 до 200 млн рублей;
- Окупаемость бесшовных труб — на первой же скважине, если условия эксплуатации сложные.
Области применения: где треугольная резьба безальтернативна
Трубы бесшовные обсадные с треугольной резьбой — это не универсальное решение для всех скважин. Это специализированный продукт для экстремальных условий, где цена ошибки измеряется потерей скважины.
Глубокие и сверхглубокие скважины (более 3000 м)
На таких глубинах вес обсадной колонны достигает 150-300 тонн. Осевая нагрузка на верхние трубы — колоссальная. Треугольная резьба за счет самозаклинивающего эффекта выдерживает эти нагрузки без потери герметичности. Трапецеидальная резьба при таких нагрузках начинает «ползти» после 1000-2000 циклов нагружения (пуск-остановка насоса).
Скважины с высоким пластовым давлением (более 30 МПа)
Внутреннее давление пластовых флюидов распирает колонну изнутри. Треугольная резьба обеспечивает металлом-металл уплотнение, которое выдерживает давление до 70-100 МПа (в зависимости от класса прочности трубы). Резиновые уплотнители при таких давлениях просто выдавливает.
Скважины с агрессивными средами (сероводород, углекислый газ, хлориды).
В среде с H₂S и CO₂ обычные уплотнители деградируют за 6-12 месяцев. Треугольная резьба с металлом-металл уплотнением работает десятилетиями. Но здесь критична марка стали — нужна сталь с пониженной твердостью (не более HRC 22 по NACE MR0175), иначе сульфидное растрескивание разрушит резьбу.
Морские скважины и шельфовая добыча.
На морских платформах замена обсадной колонны — это операция стоимостью в десятки миллионов долларов, требующая привлечения буровой установки. Поэтому здесь используют только бесшовные трубы с максимально надежными резьбовыми соединениями. Треугольная резьба в сочетании с бесшовной трубой дает ресурс работы 25-30 лет без вмешательства.
Скважины в условиях вечной мерзлоты.
При температурах от -40 до -60 °С обычные стали переходят в хрупкое состояние. Бесшовные трубы из низколегированных сталей (09Г2С, 10Г2ФБ) сохраняют ударную вязкость при таких температурах. Треугольная резьба за счет самозаклинивания не раскручивается при циклических температурных расширениях-сжатиях (амплитуда до 50-100 мм за год).
Нормативная база: что требуют стандарты
Производство и приемка обсадных труб жестко регламентированы. Если вы работаете в нефтегазе, знание этих документов обязательно. Треугольная труба гост — это не просто бумажка для таможни, это инструкция по выживанию оборудования.
Российские стандарты
ГОСТ 632-80 — основной документ для обсадных труб и муфт.
Регламентирует:
- Диапазон диаметров: 114,3; 127; 139,7; 146; 168,3; 177,8; 193,7; 219,1; 244,5; 273; 298,5; 323,9; 339,9; 351; 377; 406,4; 426; 450; 508 мм;
- Толщины стенок: от 6,35 до 16 мм (и более по спецзаказу);
- Классы прочности: Д, К, Е, Л, М, Р (от 50 до 110 кгс/мм²);
- Группы прочности: 1, 2, 3, 4, 5, 6 (в зависимости от условий эксплуатации);
- Типы резьбы: треугольная (основная), трапецеидальная, специальные;
Допуски на геометрию резьбы, овальность, разностенность.
ГОСТ 8732-78 — для бесшовных горячедеформированных труб общего назначения. Если обсадная труба изготовлена по этому ГОСТу, она должна соответствовать требованиям по химическому составу, механическим свойствам и методам контроля.
Международные стандарты
API Spec 5CT (American Petroleum Institute) — международный стандарт для обсадных и насосно-компрессорных труб.
Регламентирует:
- Марки стали: H40, J55, K55, N80, L80, C90, C95, T95, P110, Q125;
- Типы резьбы: STC (Short Thread Connection — короткая треугольная), LTC (Long Thread Connection — длинная треугольная), BTC (Buttress Thread Connection — упорная трапецеидальная);
- Требования к гидравлическим испытаниям, ультразвуковому контролю, механическим испытаниям;
Маркировку и документацию.
ISO 11960 — международный аналог API 5CT, принятый в Европе и Азии.
Что проверять в сертификате:
- При закупке труб с треугольной резьбой требуйте:
- Сертификат соответствия ГОСТ 632-80 или API 5CT;
- Протокол химического анализа (содержание углерода, серы, фосфора — критично для стойкости к SSC);
- Протокол механических испытаний (предел текучести, временное сопротивление, относительное удлинение, ударная вязкость);
- Протокол гидравлических испытаний (давление, выдержка);
- Протокол ультразвукового контроля (100% длины трубы или выборочный);
- Паспорт с номером плавки, размером партии, датой изготовления.
Если поставщик не может предоставить хотя бы один из этих документов — перед вами не обсадная труба, а дорогой кусок металла с непредсказуемыми свойствами.
Технология производства: от заготовки до резьбы
Производство бесшовных обсадных труб с треугольной резьбой — это многоступенчатый процесс, где ошибка на любом этапе приводит к браку.
Этап 1: Подготовка заготовки
Исходное сырье — круглая стальная заготовка (сляб или поковка) из стали марки Ст20, 20, 30ХМА, 09Г2С или других марок в зависимости от условий эксплуатации. Заготовку очищают от окалины, проверяют на отсутствие поверхностных дефектов (трещин, раковин, расслоений).
Этап 2: Нагрев
Заготовку нагревают в кольцевой печи до 1200-1250 °С. Температура должна быть равномерной по всей длине — иначе при прокатке возникнут внутренние напряжения и трещины.
Этап 3: Прошивка
Нагретую заготовку подают на прошивной стан. Два валка вращаются навстречу друг другу, а между ними стоит оправка. Заготовка вращается, натягивается на оправку и превращается в полую гильзу. Это критический этап — от качества прошивки зависит, будут ли внутренние дефекты в трубе.
Этап 4: Раскатка
Гильзу пропускают через автоматический стан, где валки уменьшают толщину стенки и увеличивают диаметр. Скорость прокатки — до 2-3 м/с. На выходе получаем горячекатаную трубу-заготовку.
Этап 5: Термообработка
Трубу нормализуют (нагрев до 850-950 °С, охлаждение на воздухе) или закаляют с отпуском (для высокопрочных марок). Это снимает внутренние напряжения, выравнивает структуру, повышает механические свойства.
Этап 6: Правка и резка
Трубу правят на роликовых машинах, чтобы устранить кривизну. Затем режут в мерные длины (стандартно 9,5-10,5 м для обсадных труб).
Этап 7: Нарезка резьбы
На концах трубы нарезается треугольная резьба. Это высокоточная операция — допуск на шаг резьбы ±0,02 мм, на угол профиля ±15 угловых минут. Резьбу нарезают на специальных токарных станках с ЧПУ, используя твердосплавные резцы.
Этап 8: Контроль качества
Каждую трубу проверяют:
- Геометрия резьбы (калибрами-пробками);
- Гидравлические испытания (давление от 10 до 70 МПа в зависимости от класса прочности);
- Ультразвуковой контроль тела трубы и резьбы;
- Визуальный осмотр поверхности.
Этап 9: Нанесение резьбовой смазки и упаковка
На резьбу наносят специальную смазку (обычно на основе свинца или меди), которая обеспечивает герметичность и предотвращает задир при свинчивании. Трубы упаковывают в пачки, маркируют, отправляют на склад.
Контроль качества: как отличить брак до начала монтажа
Бесшовные обсадные трубы работают в условиях, где цена ошибки — потеря скважины. Контроль качества делится на разрушающий и неразрушающий.
Неразрушающий контроль (НК)
Ультразвуковая дефектоскопия (УЗК)
Датчик сканирует тело трубы. Звуковая волна отражается от внутренних несплошностей (раковин, расслоений, трещин). Для обсадных труб обязателен 100% контроль длины трубы. Особое внимание — зоне резьбы, где концентрации напряжений максимальны.
Вихретоковый контроль (ВТ)
Катушка с током создает электромагнитное поле. Любое изменение структуры металла или трещина на поверхности меняют вихревые токи. Отлично ловит поверхностные дефекты на резьбе.
Магнитопорошковая дефектоскопия (МПД)
Трубу намагничивают, наносят магнитный порошок. В местах поверхностных трещин порошок скапливается, образуя видимый рисунок. Применяется для контроля резьбы после нарезки.
Гидравлические испытания
Каждую трубу опрессовывают водой под давлением, превышающим рабочее в 1,5-2 раза. Давление зависит от класса прочности:
- Д (50 кгс/мм²) — 30 МПа;
- К (65 кгс/мм²) — 40 МПа;
- Е (75 кгс/мм²) — 50 МПа;
- Л (85 кгс/мм²) — 60 МПа;
- М (95 кгс/мм²) — 70 МПа;
- Р (110 кгс/мм²) — 80 МПа.
- Выдержка — не менее 10 секунд. Течь недопустима.
Разрушающий контроль
Проводится на образцах из каждой плавки или партии (обычно 1 труба из 100).
Испытания на растяжение
Определяют предел текучести, временное сопротивление, относительное удлинение. Для обсадных труб предел текучести должен быть не ниже 50 кгс/мм² (для класса Д) и не выше 110 кгс/мм² (для класса Р).
Ударный изгиб (KCU)
Показывает, как сталь ведет себя при динамических нагрузках и низких температурах. Для скважин в условиях вечной мерзлоты KCU при -60 °С должно быть не менее 30 Дж/см².
Сплющивание и раздача
Проверяют пластичность металла при монтажных деформациях. Трубу сплющивают до определенного диаметра — не должно быть трещин.
Металлография
Под микроскопом оценивают размер зерна, наличие неметаллических включений, глубину обезуглероженного слоя. Крупное зерно — признак нарушения термообработки, что снижает ударную вязкость.
Контроль твердости резьбы
Твердость резьбы должна быть в пределах HRC 20-28. Если твердость выше HRC 28 — риск сульфидного растрескивания в среде с H₂S. Если ниже HRC 20 — риск смятия резьбы при высоких осевых нагрузках.
Как выбрать и закупить: алгоритм без ошибок
Ошибка в подборе обсадных труб ведет к потере скважины, экологическим катастрофам, уголовной ответственности. Следуйте пошаговому плану.
Шаг 1: Определите условия эксплуатации
- Глубина скважины;
- Пластовое давление и температура;
- Химический состав пластовых флюидов (наличие H₂S, CO₂, хлоридов);
- Температурный режим (вечная мерзлота, высокие температуры);
- Наличие вибраций (работа погружных насосов, газлифт).
Шаг 2: Выберите класс прочности
- До 2000 м, давление до 20 МПа, нет агрессивных сред → класс Д или К;
- 2000-3500 м, давление 20-40 МПа → класс Е или Л;
- Свыше 3500 м, давление более 40 МПа → класс М или Р;
- Среда с H₂S → класс L80, C90, T95 (по API) с твердостью не выше HRC 22.
Шаг 3: Выберите тип резьбы
- Треугольная резьба STC (короткая) — для стандартных условий;
- Треугольная резьба LTC (длинная) — для повышенных осевых нагрузок;
- Упорная резьба BTC — для экстремальных осевых нагрузок и высокого давления;
- Специальные резьбы (VAM, Tenaris, Hunting) — для сверхглубоких скважин и экстремальных условий.
Шаг 4: Определите марку стали
- Ст20, 20 — для неагрессивных сред, глубина до 2000 м;
- 30ХМА — для высоких давлений и температур;
- 09Г2С, 10Г2ФБ — для условий вечной мерзлоты (ударная вязкость при -60 °С);
- 13ХФА, 15ХМ — для сред с H₂S и CO₂.
Шаг 5: Рассчитайте необходимое количество
- Длина обсадной колонны / длина одной трубы (стандартно 9,5-10,5 м) = количество труб;
- Добавьте 5-10% на брак, подрезку, потери.
Шаг 6: Запросите документы
- Сертификат соответствия ГОСТ 632-80 или API 5CT;
- Протокол химического анализа;
- Протокол механических испытаний;
- Протокол гидравлических испытаний;
- Протокол УЗК;
- Паспорт с номером плавки.
Шаг 7: Проверьте при приемке
- Геометрия резьбы (калибрами-пробками);
- Отсутствие поверхностных дефектов (визуальный осмотр);
- Наличие резьбовой смазки;
- Маркировку (номер плавки, класс прочности, диаметр, толщина стенки).
Что влияет на стоимость: разбор компонентов
Трубы бесшовные обсадные с треугольной резьбой — дорогой продукт. Стоимость формируется из пяти блоков.
Биржевая цена стали и легирование. Ст20 — база. 30ХМА дороже на 30-50%. 09Г2С — на 20-30%. Стали с хромом и молибденом (13ХФА, 15ХМ) — в 2-3 раза дороже.
Класс прочности. Класс Д — база. Класс М дороже на 15-25%. Класс Р — на 30-40%. Высокопрочные стали требуют более сложной термообработки.
Тип резьбы. Треугольная резьба STC — база. LTC дороже на 5-10% (больше металла, больше операций). Упорная резьба BTC — на 15-20% дороже. Специальные резьбы — на 30-50%.
Контроль качества. Базовый набор (гидро, визуал) — в цене. 100% УЗК +10-15%. Контроль ударной вязкости при низких температурах +15-20%.
Объем и логистика. Мелкий опт (до 50 труб) — наценка 10-15%. Партия от 200 труб — скидка 5-10%. Доставка длинномеров (10-12 м) — +5-10% к стоимости.
Практический совет: запрашивайте коммерческое предложение с расшифровкой. Если поставщик называет только «цена за тонну» без указания класса прочности, типа резьбы, методов контроля — высок риск поставки упрощенного проката.
Типичные ошибки и как их избежать
Экономия на классе прочности. Для скважины глубиной 4000 м взяли класс Д вместо М. При спуске колонны весом 250 тонн резьба не выдержала, труба лопнула. Потеря скважины — 150 млн рублей.
Игнорирование среды с H₂S. Взяли сталь с твердостью HRC 26 вместо HRC 22. Через 6 месяцев сульфидное растрескивание, разгерметизация колонны. Экологический ущерб, штрафы, остановка добычи.
Отсутствие УЗК при приемке. Пропустили внутреннюю раковину. При гидравлическом испытании скважины труба лопнула. Замена участка колонны — 20 млн рублей.
Неправильная резьбовая смазка. Использовали обычную консистентную смазку вместо специальной резьбовой. При свинчивании резьба задралась, герметичность потеряна. Пересвинчивание — потеря времени, риск повреждения резьбы.
Хранение без защиты. Трубы хранили на земле без поддонов, резьба без защитных колец. Через 3 месяца резьба покрылась ржавчиной, резьбовая смазка высохла. Перед использованием требуется механическая зачистка — потеря времени и риск повреждения резьбы.
Покупка «без документов». Без сертификата и протоколов испытаний вы не докажете соответствие при приемке скважины Ростехнадзором. Отказ в вводе скважины в эксплуатацию — простой, убытки.
Чек-лист перед заказом:
- Определены условия эксплуатации (глубина, давление, температура, среда).
- Выбран класс прочности и марка стали.
- Определен тип резьбы (STC, LTC, BTC или специальная).
- Рассчитано необходимое количество труб с запасом 5-10%.
- Запрошены сертификаты и протоколы испытаний.
- Согласованы методы контроля (100% УЗК, гидроиспытания).
- Учтена логистика и условия хранения на объекте.
- Проверена квалификация поставщика (опыт работы в нефтегазе, отзывы).
Бесшовные обсадные трубы с треугольной резьбой — это инженерное решение для экстремальных условий, где цена ошибки измеряется потерей скважины и экологическими катастрофами. Их эффективность определяется не рекламными буклетами, а правильным выбором класса прочности, марки стали, типа резьбы и соблюдением технологии монтажа.
При выборе опирайтесь на глубину скважины, давление, температуру и химический состав среды, а не на интуицию. Проверяйте сертификаты, контролируйте качество при приемке, не экономьте на ультразвуковом контроле и резьбовой смазке. Ошибка на этапе закупки или монтажа оборачивается разгерметизацией колонны, потерей скважины, штрафами и уголовной ответственностью.
Закупайте у поставщиков с открытой документацией, опытом работы в нефтегазе и технической поддержкой. Это обходится дешевле, чем исправлять последствия дешёвого решения.
Источники и нормативная база: ГОСТ 632-80, ГОСТ 8732-78, API Spec 5CT, ISO 11960, NACE MR0175/ISO 15156 (материалы для среды с H₂S), технические условия производителей (ТМК, ОМК, Tenaris, Vallourec). Данные актуализированы по состоянию на 2026 г.
