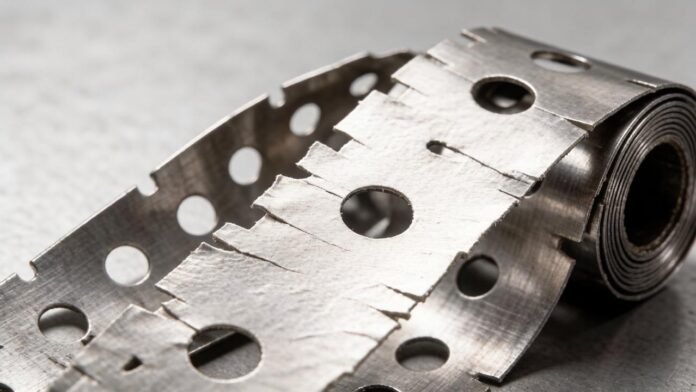

Перфорированная лента — это не просто расходник из строительного магазина. Это силовой элемент, который держит вес вентиляционных коробов, трубопроводов, тяжелых кабельных трасс и инженерных конструкций. Ошибка в выборе формы профиля или толщины металла обходится провисанием систем, обрывом крепежа и переделкой работ на высоте.
На рынке доминируют два профиля: плоский и волнистый. Разница между ними не в эстетике, а в физике работы под нагрузкой. В этом разборе: почему лента перфорированная прямая рвется при вибрации, как лента монтажная перфорированная волна компенсирует тепловое расширение труб, как рассчитать безопасную нагрузку и где закупать металл, чтобы не получить фольгу вместо крепежа.
Физика процесса: концентрация напряжений и работа профиля
Когда вы тянете сплошную металлическую полосу, нагрузка распределяется по всему сечению равномерно. В перфорированной ленте ситуация меняется кардинально. Отверстия — это концентраторы напряжений. В зонах вокруг дырок локальные напряжения могут превышать средние в 2,5–3 раза.
Если металл слишком тонкий или отверстия расположены слишком близко друг к другу, лента начнет рваться не посередине, а «по перемычкам» между отверстиями. Именно поэтому перфорированная лента размеры и шаг перфорации критичны для несущей способности.
Второй фактор — изгиб. Плоская лента при изгибе под острым углом теряет до 40% прочности на разрыв в месте сгиба. Волнистая лента за счет своего профиля работает как пружина, распределяя деформацию по всей длине волны и сохраняя структурную целостность узла.
Прямая лента: жесткость и статические нагрузки
Лента перфорированная прямая — это классический плоский профиль. Она изготавливается методом штамповки из стального штрипса. Отверстия пробиваются одновременно с продольной резкой или на отдельном прессе.
Где она работает лучше всего:
- Статические подвесы. Крепление воздуховодов, где нет вибрации от вентиляторов.
- Усиление деревянных узлов. В каркасном домостроении плоской лентой стягивают стропильные фермы, балки и стойки. Здесь лента работает на срез и растяжение, не испытывая циклических нагрузок.
- Фиксация тяжелых кабелей. Прямая лента не пружинит, жестко фиксируя трассу к стене или потолку.
Главное преимущество плоского профиля — максимальная площадь контакта с опорной поверхностью. Когда вы прижимаете ленту к бетону или дереву анкером, она не люфтит и не проминает мягкие основания.
Но у прямой ленты есть фатальный недостаток: она не переносит динамических нагрузок и теплового расширения. Если закрепить ей трубу отопления длиной 10 метров, при нагреве труба удлинится на 5–10 мм. Жесткая прямая лента либо вырвет крепеж из стены, либо порвется сама.
Волнистая лента: амортизация и компенсация деформаций
Лента монтажная перфорированная волна (или просто перфорированная лента волнистая) — это инженерный ответ на проблемы динамики и температурных деформаций. Профиль ленты формуется на профилегибочном стане: плоская полоса пропускается через систему валков, которые придают ей синусоидальную или трапецеидальную форму.
Что дает волна:
- Пружинный эффект. Волна работает как компенсатор. При вибрации от работающего компрессора или насоса лента гасит колебания, не передавая их на несущую конструкцию. Это спасает анкеры от расшатывания.
- Компенсация теплового расширения. Если труба удлиняется при нагреве, волнистая лента просто слегка распрямляется, поглощая деформацию без разрушения.
- Повышенная жесткость на излом. В поперечном сечении волнистый профиль работает как двутавровая балка. Он сопротивляется скручиванию и боковому изгибу гораздо лучше плоской ленты той же толщины.
Лента монтажная перфорированная волна незаменима в системах вентиляции, где поток воздуха создает низкочастотную вибрацию, в трубопроводах ГВС и отопления, а также при креплении оборудования с вращающимися частями (электродвигатели, насосные группы).
Ограничение волнистой ленты — меньшая площадь контакта с плоскими поверхностями. Если нужно притянуть деталь вплотную к стене, волна будет мешать, и крепеж придется затягивать с усилием, деформируя профиль.
Материалы и защита от коррозии: что скрывается под цинком
Основа любой монтажной ленты — низкоуглеродистая сталь (обычно Ст1, Ст2 или Ст3). Она пластична, хорошо штампуется и дешева. Но голая сталь ржавеет за один сезон. Поэтому защита поверхности — это 50% стоимости и 100% срока службы.
Гальваническое цинкование (метод Сендзимира)
Слой цинка 8–12 мкм. Дешево, подходит для сухих помещений. На улице или во влажных цехах белый налет (оксид цинка) появится через год, а через три года пойдет рыжая ржавчина. При штамповке отверстий цинк на срезах обнажается, и коррозия начинается именно с торцов.
Горячее цинкование готовой ленты
Слой 45–85 мкм. Уже перфорированная лента погружается в ванну с расплавленным цинком при 450 °С. Цинк затекает внутрь отверстий и полностью покрывает срезы, создавая сплошной защитный кокон. Стандарт для уличного монтажа, кровельных работ и влажных сред. Цинк работает как жертвенный анод: даже если вы поцарапаете ленту при монтаже, цинк будет корродировать первым, защищая сталь.
Нержавеющая сталь (AISI 304 / 12Х18Н10Т)
Для пищевой промышленности, бассейнов, химических производств и морского климата. Стоит в 4–5 раз дороже оцинковки, но служит десятилетиями без потери свойств.
Алюминий
Легкий, не ржавеет, но мягкий. Алюминиевая лента не выдержит вес тяжелого венткороба. Ее используют только для фиксации утеплителя или легких пластиковых труб.
Критическая ошибка: гальваническая пара. Никогда не крепите оцинкованную ленту нержавеющими болтами к алюминиевому профилю без диэлектрических прокладок. В присутствии влаги возникнет электрохимическая реакция, и менее благородный металл разрушится за несколько месяцев.
Геометрия и перфорированная лента размеры: как считать нагрузку
Несущая способность ленты зависит от трех параметров: ширины, толщины и диаметра отверстий.
- Ширина: от 12 до 40 мм. Узкая (12–16 мм) — для гофры и легких коробов. Широкая (25–40 мм) — для тяжелых магистралей и силовых узлов.
- Толщина: от 0,5 до 2,0 мм. Толщина 0,5–0,7 мм — это фольга, которая годится только для подвязки арматуры или временной фиксации. Для ответственного монтажа инженерных систем минимальная толщина — 1,0 мм, для тяжелых трасс — 1,5–2,0 мм.
- Диаметр и шаг отверстий. Стандартный диаметр — 5 или 7 мм. Шаг — 15, 20 или 25 мм. Чем больше диаметр отверстия и чем меньше шаг, тем слабее лента на разрыв. Производители ищут баланс: отверстия должны быть достаточно большими для стандартных болтов М6/М8, но перемычки между ними должны выдерживать расчетную нагрузку.
Как рассчитать безопасную рабочую нагрузку (SWL)
Формула упрощенного расчета на разрыв: F = σ × (W — d) × t
Где:
- σ — допускаемое напряжение стали (для Ст3 предел прочности около 370 МПа, но для безопасной эксплуатации берем 150 МПа);
- W — ширина ленты, мм;
- d — диаметр отверстия, мм;
- t — толщина ленты, мм.
Пример: лента перфорированная прямая шириной 20 мм, толщиной 1,5 мм, отверстие 7 мм. F = 150 × (20 — 7) × 1,5 = 2925 Н (около 290 кг).
Это разрушающая нагрузка на одно отверстие. Но в монтаже лента крепится минимум на два болта, и нагрузка распределяется. Однако всегда закладывайте коэффициент запаса прочности не менее 3–4. То есть реальная безопасная нагрузка на один подвес из такой ленты — около 70–90 кг.
Стандарты и допуски: где прячется обман
Производство перфорированной ленты не регламентируется отдельным жестким ГОСТом, как бесшовные трубы. Она попадает под общие стандарты на стальной штрипс (ГОСТ 14918-80 для оцинкованной стали, ГОСТ 19904-90 для холоднокатаного проката). Однако ответственные производители разрабатывают собственные ТУ, где прописывают допуски на ширину (обычно ±0,5 мм) и толщину (±0,05 мм).
Именно в минусовых допусках по толщине кроется главная ловушка для снабженцев. По ГОСТу лист толщиной 1,0 мм может иметь фактическую толщину 0,9 мм. Если производитель штамповки закупает «разуплотненный» металл (например, 0,85 мм), лента все равно пройдет формальный контроль, но ее несущая способность упадет на 15–20%. На партии в 1000 бухт поставщик сэкономит тонны металла, а вы получите хлипкий крепеж.
Крепеж и анкеры: слабое звено системы
Лента может выдерживать 300 кг на разрыв, но если она закреплена в рыхлом бетоне пластиковым дюбелем, система упадет при нагрузке в 30 кг. Выбор анкера критичен:
- Полнотелый бетон: стальные клиновые анкеры или латунные цанги. Они работают на распор и выдерживают динамические нагрузки.
- Пустотелые перекрытия: химические анкеры или специальные пружинные откидные анкеры, которые раскрываются внутри пустоты.
- Деревянные конструкции: глухари (сантехнические болты) с широкой шайбой или конструкционные саморезы с неполной резьбой.
- Металлические балки: пружинные гайки для монтажа в пазы монтажного профиля или болты с пружинными шайбами (гроверами), чтобы предотвратить раскручивание от вибрации.
Монтаж: правила и физика затяжки
Правильный монтаж определяет ресурс системы. Лента прощает многое, но базовые законы сопромата отменить нельзя.
- Используйте широкие шайбы. Это главное правило. Если затянуть болт М8 без шайбы в отверстие 9 мм, шляпка болта просто продавит металл и выскочит под нагрузкой. Шайба распределяет усилие затяжки по площади, предотвращая срез и деформацию отверстия.
- Не перетягивайте. При чрезмерном крутящем моменте металл вокруг отверстия вытягивается, образуя «воротник». Это концентратор напряжений.
- Гните правильно. Если нужно согнуть ленту под углом 90 градусов, делайте это по отверстию или между отверстиями с использованием оправки. Резкий сгиб без оправки приведет к микротрещинам в цинковом покрытии и самом металле.
- Избегайте скручивания. Лента должна работать на растяжение. Если при монтаже вы перекрутили ленту вокруг своей оси, ее несущая способность падает на 50–60%.
- Режьте правильно. Ножницы по металлу заминают края и деформируют ближайшие отверстия. Используйте углошлифовальную машину с тонким отрезным диском или ножовку. После резки зачистите заусенцы, чтобы они не прорезали изоляцию кабелей или рук монтажника.
Типичные ошибки, которые стоят денег и безопасности
- Экономия на толщине. Закупка ленты 0,7 мм вместо 1,2 мм для подвеса венткороба. Вибрация от вентилятора создает циклические нагрузки, тонкий металл устает и рвется по отверстиям через 2–3 года.
- Игнорирование теплового расширения. Жесткое крепление длинных трубопроводов ГВС прямой лентой без компенсаторов. При сезонных перепадах температуры трубы вырывают дюбели из бетона.
- Использование черных саморезов по дереву с оцинкованной лентой. Черные саморезы ржавеют, ржавчина переходит на ленту, узел гниет. Используйте только оцинкованный или нержавеющий крепеж.
- Монтаж на один болт. Подвес на одном анкерном болте через одно отверстие ленты — это точка отказа. При срезе болта или разрушении бетона система упадет. Всегда используйте минимум две точки крепления к несущей конструкции.
- Хранение на земле. Бухты ленты, брошенные на сырую землю или бетонный пол, набирают влагу. Цинк вступает в реакцию, лента покрывается белым налетом и слипается. Храните только на паллетах, в сухом помещении.
Экономика закупки: из чего складывается цена
Когда вы ищете, где закупить крепеж, цена за бухту может отличаться в два раза. Почему?
- Толщина металла. Это главный фактор. Недобросовестные поставщики продают ленту с фактической толщиной 0,8 мм как 1,0 мм. Всегда берите с собой на приемку микрометр.
- Качество цинкования. Гальваника дешевле горячего цинка на 20–30%. Для улицы экономия на цинке обернется рекламациями.
- Форма намотки. Плотно намотанная бухта с фиксацией стяжками стоит дороже, но ее удобно транспортировать и разматывать. Дешевая лента часто приходит в виде «спутанной проволоки», на разборку которой уходят часы рабочего времени.
- Перфорация. Лента с овальными отверстиями (для регулировки) дороже ленты с круглыми из-за более сложного штампового инструмента.
Чек-лист перед заказом и монтажом
- Определен вес трассы и динамические нагрузки (вибрация, температура).
- Выбрана форма: прямая для статики, волнистая для динамики и труб.
- Рассчитана требуемая толщина металла (минимум 1,0 мм для инженерных систем).
- Выбран тип покрытия под среду (гальваника для помещений, горячий цинк для улицы).
- Подобран крепеж (болты, широкие шайбы, гайки) с тем же покрытием.
- Запланирован инструмент для резки и гибки.
- При приемке проверена фактическая толщина микрометром и качество цинка.
Перфорированная лента — это силовой элемент, а не расходник. Ее эффективность определяется не ценой за бухту, а правильным выбором профиля, толщины и соблюдением технологии монтажа. Плоская лента дает жесткость и максимальный контакт, волнистая — амортизацию и компенсацию деформаций. При выборе опирайтесь на физику работы узла, а не на привычку. Проверяйте толщину металла при приемке, используйте широкие шайбы и не экономьте на цинковом покрытии для влажных сред. Ошибка на этапе закупки или монтажа оборачивается провисанием трасс, обрывами и переделкой работ на высоте. Закупайте у поставщиков с прозрачной спецификацией и контролем геометрии. Это дешевле, чем платить за аварии.
